2651彩排线

品牌：yaobo
款号：30AWG~24AWG
咨询热线：0769-82097678
服务热线：15876435865
图纸下载： 30AWG~24AWG

产品详情

UL2651 Rainbow Flat Cable

彩排线1.27间距说 明 UL&CSA GRADE

UL型号：2651                                UL STYLE:2651
额定温度：105°C                             Rate temperature : 105°C
额定电压：300V                              Insulation：PVC

绝缘：聚氯乙烯（PVC） Rate voltage : 300V

颜色：棕红橙黄绿蓝紫灰白黑循环排列 Color：Brown、Red、Orange、Yellow、Green、Blue、Violet、Gray 、White、Black

阻燃等级：VW-1及CSAFT1、FT2 Flame test : VW-1

彩排线1.27间距电气性能 ELECTRONIC CHARACTERISTICS

耐电压：2500V Spark test : 2500V

绝缘电阻：100 M-km Insulation resistance : Minimum 100 M-km

电容：44pF/m Capacity : 44pF/m

电感：1.45μH/m Inductance : 1.45μH/m

特性阻抗：105 Character istic Impedance : 105

导通时间：4.2 ns/m Propagation delay time : 4.2 ns/m

彩排线1.27间距应用

彩排线1.27间距适用于一般电器、电脑内部连线

USAGE

Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

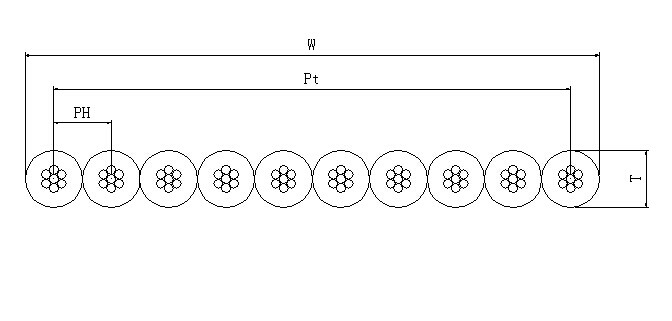

构造 Construction

参数 Construction Table

NO.of
Cores

Size of conductor
导体尺寸

Thickness
厚度

Width
宽度(mm±0.25)

INSU.RESISTANCE
导体电阻

芯线数

AWG
线号

Composition
(strands/mm)
线数/线径

（mm±0.05）

Pith=1.27

Ω/KM(20°C)

8

28
26

7/0.127
7/0.160

0.95
1.0

10.16

237
149

9

28
26

7/0.127
7/0.160

0.95
1.0

11.43

237
149

10

28
26

7/0.127
7/0.160

0.95
1.0

12.7

237
149

12

28
26

7/0.127
7/0.160

0.95
1.0

15.24

237
149

14

28
26

7/0.127
7/0.160

0.95
1.0

17.78

237
149

16

28
26

7/0.127
7/0.160

0.95
1.0

20.32

237
149

20

28
26

7/0.127
7/0.160

0.95
1.0

25.4

237
149

24

28
26

7/0.127
7/0.160

0.95
1.0

30.48

237
149

26

28
26

7/0.127
7/0.160

0.95
1.0

33.02

237
149

30

28
26

7/0.127
7/0.160

0.95
1.0

38.1

237
149

34

28
26

7/0.127
7/0.160

0.95
1.0

43.18

237
149

40

28
26

7/0.127
7/0.160

0.95
1.0

50.8

237
149

50

28
26

7/0.127
7/0.160

0.95
1.0

63.5

237
149

60

28
26

7/0.127
7/0.160

0.95
1.0

76.2

237
149

64

28
26

7/0.127
7/0.160

0.95
1.0

81.28

237
149

来源：http://www.yaobodz.com/supply/22.html

时间：2021-03-23

NO.of Cores	Size of conductor 导体尺寸		Thickness 厚度	Width 宽度(mm±0.25)	INSU.RESISTANCE 导体电阻
芯线数	AWG 线号	Composition (strands/mm) 线数/线径	（mm±0.05）	Pith=1.27	Ω/KM(20°C)
8	28 26	7/0.127 7/0.160	0.95 1.0	10.16	237 149
9	28 26	7/0.127 7/0.160	0.95 1.0	11.43	237 149
10	28 26	7/0.127 7/0.160	0.95 1.0	12.7	237 149
12	28 26	7/0.127 7/0.160	0.95 1.0	15.24	237 149
14	28 26	7/0.127 7/0.160	0.95 1.0	17.78	237 149
16	28 26	7/0.127 7/0.160	0.95 1.0	20.32	237 149
20	28 26	7/0.127 7/0.160	0.95 1.0	25.4	237 149
24	28 26	7/0.127 7/0.160	0.95 1.0	30.48	237 149
26	28 26	7/0.127 7/0.160	0.95 1.0	33.02	237 149
30	28 26	7/0.127 7/0.160	0.95 1.0	38.1	237 149
34	28 26	7/0.127 7/0.160	0.95 1.0	43.18	237 149
40	28 26	7/0.127 7/0.160	0.95 1.0	50.8	237 149
50	28 26	7/0.127 7/0.160	0.95 1.0	63.5	237 149
60	28 26	7/0.127 7/0.160	0.95 1.0	76.2	237 149
64	28 26	7/0.127 7/0.160	0.95 1.0	81.28	237 149
